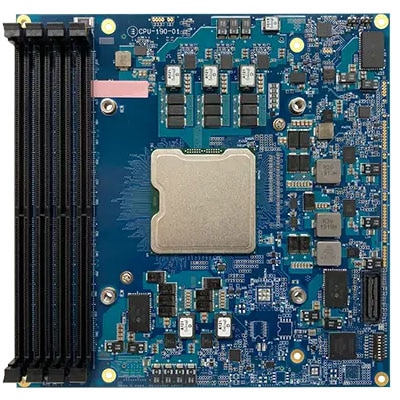

CPU-190-01

COM-HPC™ Server CPU Board
Equipped with Intel® Xeon® D-1700 processor

Features

Intel® Xeon® D-1700 processor
DDR4 DIMM: 4 sockets (Up to 256GB) ECC/nonECC
COM-HPC™ Server Module
PCI Express®: 35 lanes
NBASE-T (2.5G): 1 port
10GBASE-KR: 5 ports
Size D (160 x 160mm)
Linux、Windows® 10 IoT Enterprise

Description

with the Intel® Xeon® D-1700 processor. Combining the COM-HPC™ standard, which supports more powerful CPUs and high-speed communication interfaces, with the Intel® Xeon® D-1700 processor, this product is suitable for AI systems that require high performance and edge computing in 5G high-speed communication networks.

This product can be used in combination with a carrier board equipped with connectors, PHYs, etc. that match the customer’s application. Since the core part of the computer has been designed and verified as a CPU module, it is possible to reduce the cost and time required to develop equipment to suit the application.

We also provide professional services such as BIOS customization, carrier board development, and system design including chassis and FW. We can also provide consultation on custom products based on this board.

Specifications

Processor	Intel® Xeon® D-1700 processor
Memory	DDR4 UDIMM/RDIMM x4 (up to 256 GB, ECC/nonECC)
Storage	Embedded	1x SPI-Flash (BIOS) – 1x EEPROM
I/O Interfaces	Ethernet	5x 10GBASE-KR, 1x NBASE-T (2.5G)
	PCI Express	35 lanes
	SATA	2 ports
	USB	2x USB 3.2 Gen 1, 4x USB 2.0
	Serial	2 ports
	SPI	Yes
	eSPI	1 port
	SMBus	1 port
	I2C	1 port
	GPIO	12
	RTC	Yes
	Watchdog	Yes
	TPM	TPM 2.0
	Sensors	Temperature, voltage
Power	Input	TBD
Power	Consumption	TBD
Environment	Operating temperature	TBD
	Storage temperature	TBD
	Humidity	TBD (no condensation)
Certifications	Environmental	RoHS (2011/65/EU，(EU)2015/863)
Mechanical	Dimensions	Size D (160 x 160mm)
Software	OS	Linux, Windows 10® IoT Enterprise
